Montering av mur i natursten

En mur i natursten står i hundratals år, om grundläggningen och dräneringen är rätt.

Stenmurar byggs som stödmurar som tar upp nivåskillnader eller som fristående murar som avgränsar ytor. AMA Anläggning 23 ställer krav på kallmur (FBB.1), bruksmur (FBB.2) och blockstensmur (GBB.52). Råd som inte står i AMA är vår rekommendation utöver AMA. Vi rekommenderar att höga murar och stödmurar som tar upp jordtryck alltid dimensioneras av konstruktör.

Snabbfakta om murar i natursten

Murtyp	Grundläggning	Fog
Blockstensmur	Ca 1/3 av blocket under mark.* Betongplatta när muren är högre än ca 500-600 mm över mark.*	8 ± 4 mm, fogsidor i lod. Nivåskillnad högst 5 mm (bearbetad sten).
Kallmur av granitblock (stapelmur)	Minst 150 mm grus på icke tjälskjutande material eller betongsula.* Över ca 600 mm höjd betongplatta eller utbottning till frostfritt djup.*	5-100 mm för stora och 5-50 mm för mindre råkilade block, skolsten i stora fogar.*
Torrmur av skiffer	Packat bärlager ca 100 mm, 50-100 mm under mark. Betongfundament över ca 1 200 mm.*	Skivorna staplas direkt på varandra.*
Bruksmur	Betongplatta, frostsäkert grundlagd.*	20 ± 5 mm huggna fogsidor, 10 ± 3 mm sågade.*
Murbeklädnad	Mot bärande betongmur.*	10 ± 3 mm sågade fogsidor.*

Kraven följer AMA Anläggning 23: GBB.52 för blockstensmur och FBB.1 och FBB.2 för kallmur och bruksmur. * Vår rekommendation utöver AMA. Oavsett murtyp bör fogen aldrig vara smalare än 4 till 5 mm, annars nöter stenarna på varandra och flisas.*

Montering av blockstensmur: steg för steg

Blockstensmuren består av block i murens fulla höjd som står i rad. Stegen gäller block på betongplatta.

1. Följ konstruktörens anvisningar. Blocken är tunga i förhållande till sin bottenyta. Schaktdjup, material i underbyggnaden och dränering ska följa konstruktörens anvisningar, och grundläggningen utförs enligt AMA Anläggning CEB.42.*
2. Grundlägg. Vanligen står ungefär en tredjedel av blockets höjd under mark. Murar högre än ca 500 till 600 mm över mark, beroende på blockens tjocklek, sätts på betongplatta eller betongsula.*
3. Placera blocken enligt murspecifikationen. Murspecifikationen och märkritningen visar varje sträckas längd, blockens höjd och om muren ska gå i radie eller ha lutande översida. Hörn ritas på en egen hörnritning.*
4. Rikta med träkilar. Justera blocken i läge med kilar mot betongen och packa in betong under och mot blockens sidor.*
5. Håll fogen. Fogsidorna ska vara i lod och fogen 8 ± 4 mm enligt AMA. Fogarna lämnas oftast öppna.*
6. Förankra höga murar. Är muren högre än ca 1 m över mark förankras varje block med två rostfria, syrafasta plattstångskramlor 5 × 15 mm med tvärgående dubb, ingjutna minst 70 mm i sten och betong.*
7. Kontrollera. Ovansidorna ska ligga i nivå med varandra, för bearbetad sten högst 5 mm nivåskillnad.

Kallmur och stapelmur av granit

En kallmur byggs utan bruk i fogarna. Den kan följa små rörelser i marken utan att spricka.*

• Lägg de största blocken i botten.* Enligt AMA FBB.1 monteras stenarna i förband utan bruk så att ligg- och byggytor blir vinkelräta mot murytan, och de sorteras och bearbetas så att de ligger stadigt.
• Högre stödmurar som tar upp jordtryck lutas bakåt ca 1:5 till 1:10.*
• Bakom stödmuren fylls dränerande grus, skilt från jorden med geotextil, och i botten läggs dräneringsrör.*
• I en dubbelsidig kallmur utförs ca 20 % av stenarna i de synliga murytorna som bindare, jämnt fördelade.*
• Stora fogar kilas med mindre stenar, skolsten, för stabilitet.*

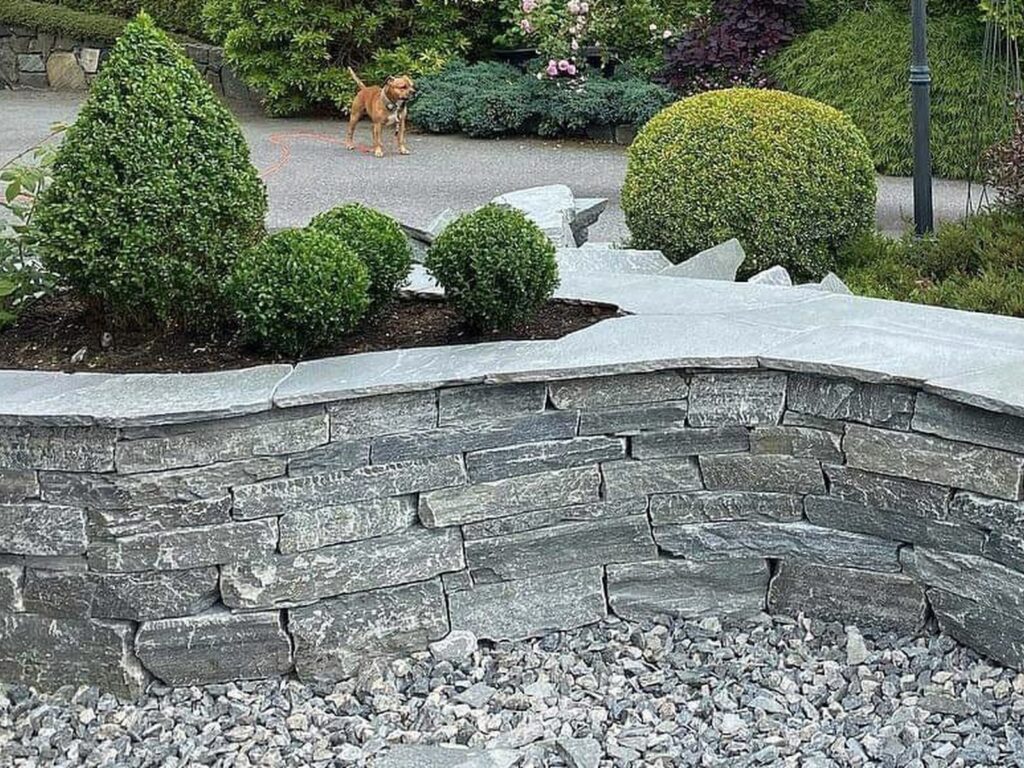

Torrmur av Altaskiffer

• Grundlägg på ett packat bärlager, ca 100 mm tjockt, med överytan 50 till 100 mm under mark. Vid murhöjder över ca 1 200 mm gjuts ett betongfundament.*
• Skivorna staplas direkt på varandra, fogbredden avgörs av stenens ojämnheter.*
• En dubbelsidig mur görs ca 500 mm bred upp till 1 200 mm höjd och ca 600 mm över det. Fyll insidan med spillsten eller makadam.*
• Sätt ca tre bindare per m², genomgående stenar eller rostfria stänger som bockas i ändarna.*

Bruksmur, murbeklädnad och krönsten

• Bruksmur muras i förband på frostsäkert grundlagd betongplatta.* Enligt AMA FBB.2 ska fogbruket vara C 100/425 (C 1:4) och fogarna fyllas helt, vara jämnbreda och dras in 10 mm när fogningen görs samtidigt med murningen. Fogas muren i efterhand görs fogdjupet lika med fogbredden. Rengör stenen från bruksspill direkt, efter härdningen är det mycket svårt att få bort.*
• Murbeklädnad monteras mot en bärande betongmur med rostfria, syrafasta kramlor, 5 till 8 per m² vid små format. Bakgjutningen ska kunna dränera ut vatten, med öppningar i murens botten.*
• Krönsten (avtäckning) skjuter ut med en droppkant på 30 till 40 mm.* Täckningen ska utföras med täta fogar enligt AMA FBB.2. Utan krönsten kommer vatten in i muren och ger saltutfällningar.*
• Lägg alltid muren i våg. Vid höjdskillnader trappas muren av i stället för att luta.*

Vanliga misstag

• För grund grundläggning. Tjäle lyfter muren. Grundlägg på icke tjälskjutande material eller till frostfritt djup.*
• Ingen dränering bakom stödmuren. Vatten bakom muren ökar trycket och fryser. Dränerande fyllning och dräneringsrör behövs.*
• För smala fogar. Fogar under 4 till 5 mm gör att stenarna nöter mot varandra och flisas.*
• Lutande mur i stället för avtrappning. Muren ska ligga i våg och trappas av där marken lutar.*
• Mur utan krönsten. Vatten tränger in i kärnan och ger missfärgningar och frostskador.*

Vanliga frågor om montering av mur

Hur djupt ska en blockstensmur stå?

Vanligen står ungefär en tredjedel av blockets höjd under mark, och vi rekommenderar att murar som är högre än ca 500 till 600 mm över mark står på betongplatta eller betongsula. Grundläggningen dimensioneras efter mark, murhöjd och belastning.

Hur bred ska fogen vara i en blockstensmur?

Enligt AMA Anläggning 23 är tillåten fogbredd 8 ± 4 mm, och fogsidorna ska vara i lod. Ovansidorna ska ligga i nivå med varandra, för bearbetad sten högst 5 mm nivåskillnad.

Behöver en stenmur ett betongfundament?

Låga murar kan grundläggas på minst 150 mm grus på icke tjälskjutande material. Kallmurar högre än ca 600 mm behöver betongplatta eller utbottning till frostfritt djup, och torrmurar av skiffer högre än ca 1 200 mm ett betongfundament.

Hur mycket ska en stödmur luta?

Vi rekommenderar att högre stödmurar av kallmur som tar upp jordtryck lutas bakåt ca 1:5 till 1:10. Låt alltid en konstruktör dimensionera höga stödmurar.

När behövs kramlor i en blockstensmur?

Vi rekommenderar att varje block, när muren är högre än ca 1 m över mark, förankras i betongplattan med två rostfria, syrafasta kramlor 5 × 15 mm, ingjutna minst 70 mm i både sten och betong.

Hur byggs en torrmur av skiffer?

Skivorna staplas direkt på varandra på ett packat bärlager, ca 100 mm tjockt, med överytan 50 till 100 mm under mark. En dubbelsidig mur görs ca 500 mm bred upp till 1 200 mm höjd och fylls med spillsten eller makadam, med ca tre bindare per m².

Källa: AMA Anläggning 23, FBB.1 Kallmur av natursten, FBB.2 Bruksmur av natursten och GBB.52 Mur av naturstenselement (Svensk Byggtjänst). Råden är generella, projektets tekniska beskrivning och konstruktörens anvisningar gäller alltid före.

Har du frågor om val av mur eller montering? Skicka ritning eller mängdförteckning så hjälper vi till.
