Sättning av gatsten i granit

Gatsten som sätts rätt ligger kvar i hundra år, och kan tas upp och sättas igen.

En gatstensyta hålls ihop av fogarna och av ett stadigt mothåll, oftast kantsten. Stenarna ska stödja varandra, fogarna vara helt fyllda och ytan väl packad. Här går vi igenom sättningen av smågatsten och storgatsten steg för steg, med de mått och toleranser som gäller enligt AMA Anläggning 23.

Snabbfakta om sättning av gatsten

Moment	Krav
Sättlager, sten med kilad eller klippt undersida	50 ± 10 mm
Sättlager, sten med sågad botten och samma tjocklek	30 ± 10 mm
Sättmaterial	Krossmaterial enligt AMA tabell DCG/1, t.ex. makadam 2-4 eller 2-6 mm*
Fogmaterial	Natursand eller krossmaterial enligt AMA tabell DCG/2
Fog, smågatsten med råkilade eller klippta sidor	3-10 mm vid raksättning, 3-15 mm vid bågsättning
Fog, smågatsten med sågade fogsidor	6 ± 3 mm
Fog, storgatsten	3-15 mm råkilade eller klippta sidor, 6 ± 3 mm sågade
Jämnhet	Högst 6 mm avvikelse mot 3 m rätskiva
Fogsprång, sten med bearbetad ovansida	Högst 3 mm
Höjd mot brunnar och kantsten	5-10 mm över
Fog mot fasad	10-20 mm
Packning	Vibratorplatta, minst två omgångar
Tvärfall på gata*	2,5 %, trottoar högst 2 % mot gatan

Kraven följer AMA Anläggning 23, DCG, DCG.1, DCG.11, DCG.111 och DCG.112. * Vår rekommendation utöver AMA.

Välj sättning efter plats och trafik

Sättning	Passar för
I obundet sättlager	Gator, torg, gårdar och gångytor. Den helt dominerande metoden, tålig, stadig och med viss flexibilitet.
I torrbruk eller cementbruk	Broar, betongvalv och små, hårt belastade ytor som ramper. Ger en stum konstruktion och kräver längre avstängning.

Smågatsten sätts i raksättning, bågsättning, diagonalsättning eller cirkelsättning och storgatsten i raksättning.* Ange alltid vid beställning om stenen ska rak- eller bågsättas, bågsättning kräver större variation i stenstorlek för att fogarna ska hålla sig inom 3 till 15 mm.*

Sättning av gatsten: steg för steg

Stegen gäller gatsten i obundet sättlager, AMA DCG.11.

1. Kontrollera bärlagret. Bärlagret ska ha rätt höjd och lutning. Enligt AMA får ett obundet bärlager kategori B avvika högst 9 mm mot en 3 m rätskiva (DCB.312). Justera brunnar och avstängningsventiler till rätt höjd innan sättningen börjar.*
2. Kontrollera mothållet. Kantstenen ska finnas på plats som mothåll innan ytan trafikeras, annars används ett provisoriskt mothåll.* Se montering av kantsten.
3. Lägg sättlagret. Krossmaterial enligt AMA tabell DCG/1, 50 ± 10 mm under sten med kilad eller klippt undersida och 30 ± 10 mm under sten med sågad botten och samma tjocklek.
4. Sätt ut riktstenar. Riktstenar fördelas jämnt över bredden och justeras till rätt höjd och lutning, med nya riktstenar ungefär var femte till sjunde rad.*
5. Sätt stenen i förband. Vid raksättning ska förskjutningen motsvara en tredjedel av stenens sida, och stenarna i en rad sorteras så att bredden avviker högst ±5 mm. Vid bågsättning ska förskjutningen vara minst en femtedel. Sten med klippta eller råkilade sidor sätts så tätt som möjligt inom tillåten fogbredd.
6. Sätt med överhöjning. Stenen sätts ca 20 mm över färdig höjd så att den stöts ner till rätt nivå vid packningen.*
7. Foga. Foga i omgångar tills fogarna är helt fyllda och ta bort överblivet fogmaterial. Sopa ner fogmaterialet diagonalt över ytan.*
8. Vibrera. Packa ytan med anpassad vibratorplatta i minst två omgångar. Fyll sedan på fogmaterial.
9. Kontrollera. Jämnheten får avvika högst 6 mm mot en 3 m rätskiva och fogsprånget högst 3 mm vid bearbetad ovansida. Ytan ska ligga 5 till 10 mm över brunnar och kantsten.

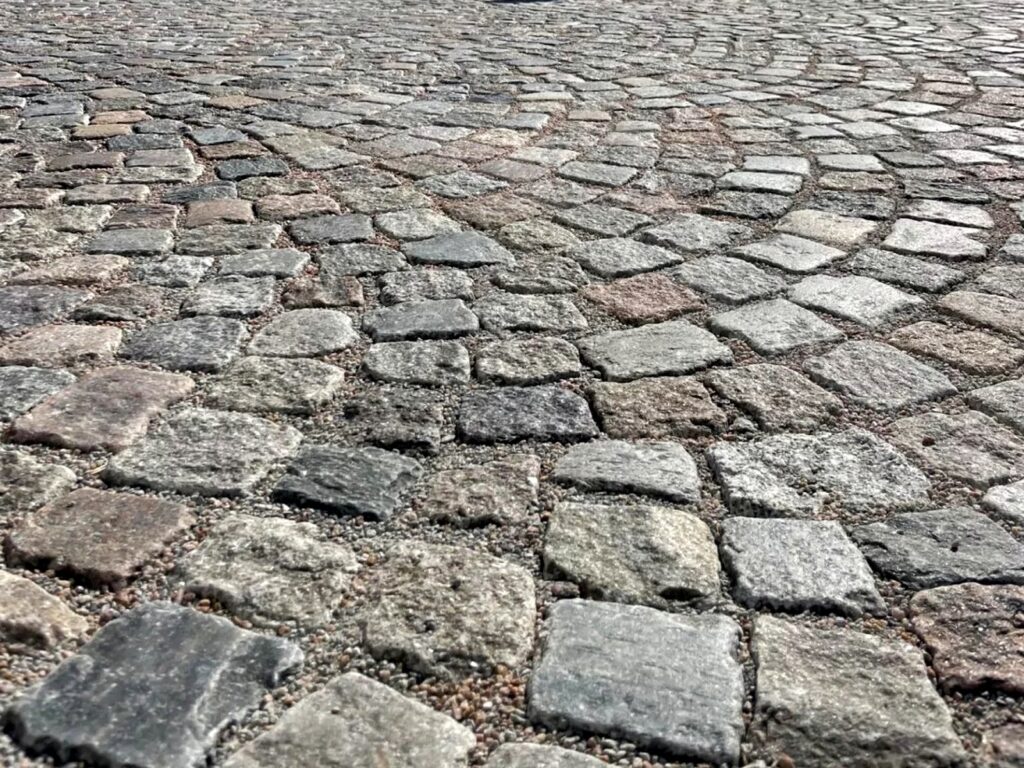

Bågsättning av smågatsten

• Dela in ytan i ett jämnt antal bågar, 1 till 1,5 m långa, med halvbågar mot kantstenen.*
• Pilhöjden, bågens höjd, ska vara en femtedel av båglängden.
• Sätt de mindre stenarna i bågens början och de större i hjässan.*
• Bågarna ska alltid böjas uppför i gatans lutning.*
• Båglängden anpassas efter stensorteringen så att fogarna hålls inom 3 till 15 mm.

Storgatsten och återbrukad gatsten

• Storgatsten sorteras så att skillnaden i bredd mellan största och minsta sten i samma rad är högst 15 mm. Fogmaterial fylls på i samband med stötningen.
• Återbrukad gatsten finns i olika kvaliteter med varierande storlekstoleranser.* Har stenen en tydlig slityta läggs den uppåt.*

Vanliga misstag

• Sättlagret som utjämning. Ett ojämnt bärlager som rättas till med tjockare sättlager ger sättningar i ytan. Justera bärlagret först.*
• Stenmjöl i sättlager eller fogar. Stenmjöl håller kvar vatten, och vid trafik pumpas finmaterialet bort så att stenarna lossnar.*
• Sten dikt mot varandra. Klippt sten har både konvexa och konkava sidor. Utan fog kan stenarna ta i varandra uppe i ytan och spjälkas vid trafik.*
• Halvfyllda fogar. Stenarna låser bara mot varandra när fogarna är helt fyllda. Fyll på efter packningen.
• Teleskopbetäckningar utan understoppning. Sättmaterial rinner lätt ner i brunnen. Välj fasta betäckningar eller understoppa med asfaltgrus.*
• Trafik för tidigt på bruksatt yta. Gatsten i bruk eller torrbruk ska vara avstängd för trafik i minst 7 dygn.*

Vanliga frågor om sättning av gatsten

Hur bred ska fogen mellan gatstenar vara?

Enligt AMA Anläggning 23 ska den synliga fogen för smågatsten med råkilade eller klippta sidor vara 3 till 10 mm vid raksättning och 3 till 15 mm vid bågsättning. Smågatsten med sågade fogsidor sätts med 6 ± 3 mm vid raksättning. För storgatsten gäller 3 till 15 mm för råkilade eller klippta sidor och 6 ± 3 mm för sågade.

Hur tjockt ska sättlagret under gatsten vara?

50 ± 10 mm för sten med kilad eller klippt undersida eller varierande höjd och 30 ± 10 mm för sten med sågad botten och samma tjocklek, enligt AMA Anläggning 23. Se till att sättlagret har jämn tjocklek. Det är inget utjämningslager.

Vilket material används i sättlager och fogar?

Krossmaterial enligt AMA tabell DCG/1 i sättlagret och natursand eller krossmaterial enligt tabell DCG/2 i fogarna. Vi rekommenderar makadam 2 till 4 eller 2 till 6 mm. Stenmjöl ska inte användas, det håller kvar vatten och pumpas bort av trafiken.

Hur många gånger ska gatstenen vibreras?

Minst två omgångar med anpassad vibratorplatta enligt AMA. Fyll på fogmaterial efter packningen så att fogarna blir helt fyllda.

Hur högt ska gatstenen ligga mot brunnar och kantsten?

5 till 10 mm över brunnar, betäckningar, kantsten och annan fast kant, enligt AMA Anläggning 23. Mot fasad ska fogen vara 10 till 20 mm.

Kan gatsten sättas i bruk?

Ja, till exempel på broar och betongvalv. Vi rekommenderar då torrbruk till sättning och fogning och att ytan hålls avstängd för trafik i minst 7 dygn. Bruket har begränsad beständighet mot saltvittring, så på ytor med stor saltbelastning får man räkna med omläggning efter ca 10 till 15 år.

Källa: AMA Anläggning 23, DCB.312, DCG, DCG.1, DCG.11, DCG.111 och DCG.112 (Svensk Byggtjänst). Råden är generella, projektets tekniska beskrivning gäller alltid före.
